Die AquaCut Baureihe | Hochpräzises Wasserstrahlschneiden und ohne thermische Einwirkung

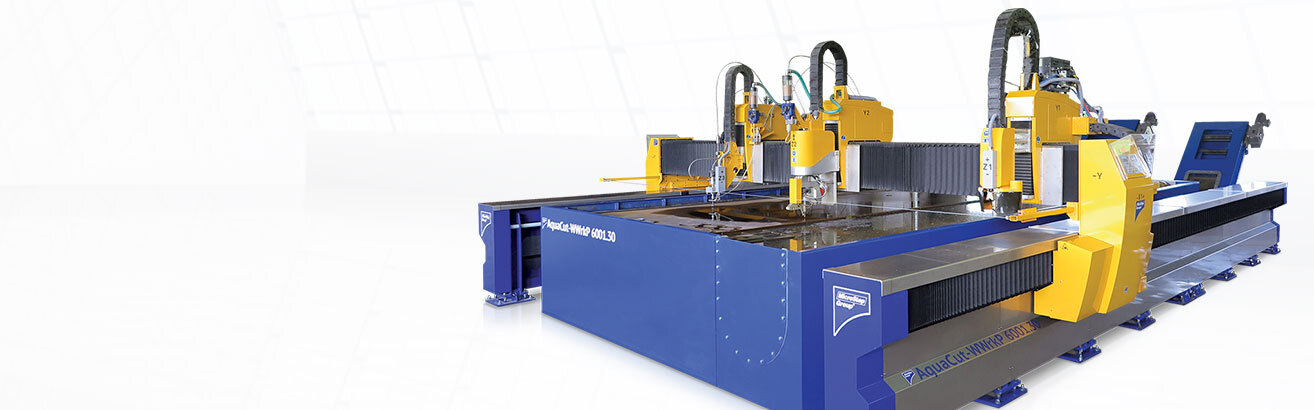

Die AquaCut Baureihe ist eine hochpräzise CNC-Wasserstrahlschneidanlage, die entwickelt wurde, um nahezu jedes Material bearbeiten zu können, ohne dieses durch den Schneidprozess thermisch zu beeinflussen.



Beim Wasserstrahlschneiden mit Purwasser oder Abrasivzusatz können z.B. Metall, Stein, Marmor, gepanzertes Glas, Keramik, Kunststoff, Holz, dicke Wellpappe, geschäumtes Material sowie Sandwichmaterialien geschnitten werden. Die Maschine kann mit einem 5-Achsen Wasserstrahlrotator ausgestattet oder auch mit einer Plasma- oder Gewindeeinheit kombiniert werden.



Eine weitere Ausstattungsoption ist zum Beispiel eine Technologie zur nachträglichen Fasenanarbeitung für die Schweißnahtvorbereitung (ABP® - Additional Beveling Process)

BlechbearbeitungRohr- & Profilbearbeitung2D-Schneiden3D-SchneidenMarkieren, BeschriftenScannen, LesenAutomatisierung

Diese Kunden vertrauen auf MicroStep und profitieren von der AquaCut


Features

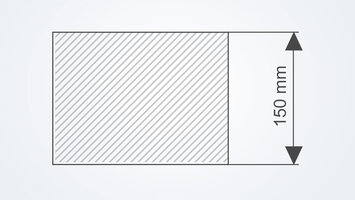

Bis 150 mm Materialstärke: Filigrane und hochpräzise Schnitte

Bis 150 mm Materialstärke: Filigrane und hochpräzise Schnitte

Bei der Wasserstrahltechnologie gibt es nahezu keine thermischen Belastungen am Bauteil. Die AquaCut Baureihe ermöglicht den...

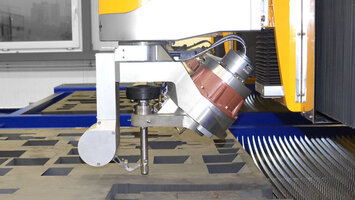

Intelligente Schnittwinkelkompensation sorgt für extrem hohe Präzision

Intelligente Schnittwinkelkompensation sorgt für extrem hohe Präzision

Um die hohen Anforderungen an Präzision und Winkligkeit auf die Bauteile umzusetzen, ermittelt die intelligente...

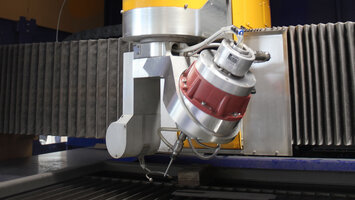

Intuitiv und einfach realisierbar: Vollautomatisches Fasenschneiden

Intuitiv und einfach realisierbar: Vollautomatisches Fasenschneiden

Das System ermöglicht vollautomatische und hochpräzise Fasenschnitte dank MicroSteps ACTG-Kalibriersystem. Eine maximale...

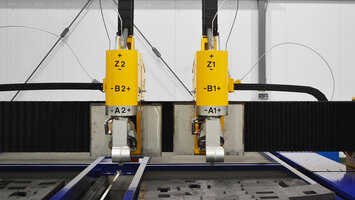

Individuelle Ausführung des Z-Achsen-Hubs bis 1.400 mm

Individuelle Ausführung des Z-Achsen-Hubs bis 1.400 mm

Um bei der Bearbeitung von Behälterböden, Profilen aber auch diversen höheren Bauteilen die entsprechende Flexibilität zu...

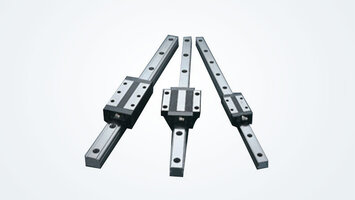

Präzise und widerstandsfähige Komponenten

Präzise und widerstandsfähige Komponenten

Standardmäßig hartverchromt, um vor Verschleiß durch Abrassiv und Korrosion zu schützen. Zusätzlich schotten...

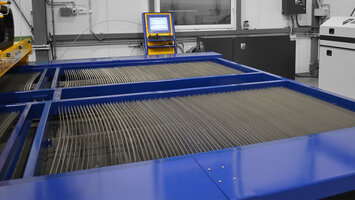

Verschiedene Schneidtischausführungen

Verschiedene Schneidtischausführungen

Je nach Bedarf können für die AquaCut Baureihe individuelle Schneidtischausführungen geliefert werden:Verzinkte oder Edelstahl...

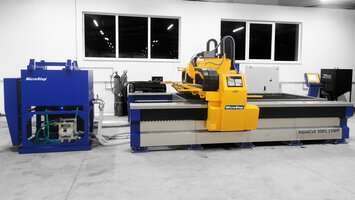

Abrasiv-Filtersystem zur Reinigung des Wassertanks

Abrasiv-Filtersystem zur Reinigung des Wassertanks

MicroStep setzt auf ein Filtersystem auf Big-Bag-Basis, welches für eine automatische kontinuierliche Reinigung des Wassertanks...

Höchste Sicherheitsstandards zum Schutz der Maschinenbediener

Höchste Sicherheitsstandards zum Schutz der Maschinenbediener

Zusätzlich zu den ohnehin hohen MicroStep® Sicherheitsstandards kann die Anlage bei Bedarf um folgende...

Innovative Softwarelösungen: intuitiv und einfach zu bedienen

Innovative Softwarelösungen: intuitiv und einfach zu bedienen

Damit Sie sich voll auf Ihre Produkte konzentrieren können, unterstützen Sie unsere innovativen Softwarelösungen dabei...

Ergonomisch und unkompliziert: Die iMSNC® Steuerung

Ergonomisch und unkompliziert: Die iMSNC® Steuerung

Neben der extern positionierten Steuerungskonsole mit ergonomischem 24” Touchscreen Display, verfügt die Anlage über...

Remote Diagnostics

Remote Diagnostics

MicroStep bietet mit der iMSNC® Steuerung und den umfangreichen Fernwartungsmodulen die beste Basis für schnelle und...

Optionen

2D-Schneiden3D-Schneiden (Schweißnahtvorbereitung)Bohren, Gewinden, SenkenScannen, LesenSicherheitSonderausstattungAutomatisierung

2D-Schneiden (3 Optionen)

2D-Wasserstrahlkopf

2D-Wasserstrahlkopf

Ein Wasserstrahlschneidkopf für präzise Schnitte in unterschiedlichsten Materialien ohne thermische Belastung.

Parallelschneidevorrichtung für Wasserstrahlschneidanlagen

Parallelschneidevorrichtung für Wasserstrahlschneidanlagen

Eine einfache Vorrichtung, die zur Steigerung der Produktivität eines CNC-Wasserstrahlschneidsystems beiträgt.

2D-Plasmabrenner

2D-Plasmabrenner

Ein Plasmabrenner zum Schneiden von elektrisch leitfähigen Werkstoffen.

Technische Daten



Maße

Effektive Länge des Arbeitsbereichs* 3.000 bis 18.000 mm
Effektive Breite des Arbeitsbereichs* 1.500 bis 4.000 mm
* Abweichende Konfigurationen auf Anfrage. Der Netto-Arbeitsbereich kann jeweils mit allen verfügbaren Werkzeugen bearbeitet werden.

Werkzeuge

Mögl. Anzahl der Werkzeuge 4
Mögl. Schneidprozesse Wasserstrahl, kombinierbar mit Plasma
Mögl. Anzahl an Fasenschneidköpfen 2
Max. Materialstärke Wasserstrahl je nach Pumpe bis 150 mm
Max. Materialstärke Plasma je nach Stromquelle bis 80 mm

Präzision

Positioniergeschwindigkeit bis zu 40.000 mm/min.
Positioniergenauigkeit nach DIN 28206 / je nach Ausstattungsvariante bis in den Hundertstel-Bereich
X-, Y-Achse Linearführungen, beidseitig angetrieben und schrägverzahnte Zahnstangen
Z-Achse Kugelumlaufspindel

Steuerung & Software

Steuerung iMSNC®
Hauptsteuerpanel 17" Touchscreen extern stehend
Betriebssystem Windows 11 Pro (64-bit)
zusätzliche Bedieneinheiten 2 Bedieneinheiten am Portal (jeweils eine links und eine rechts)

  Alle Angaben ohne Gewähr



Software

Software aus dem Hause MicroStep® - speziell für den Zuschnitt entwickelt

Damit Sie sich voll auf Ihre Produktion konzentrieren können, helfen Ihnen unsere MicroStep® Softwarelösungen, Zeichnungen und Schneidpläne intuitiv in fertige Bauteile umzusetzen. Ein Teil des Produktspektrums beinhaltet auch Automatisierungs-Lösungen für die Organisation Ihres gesamten Zuschnitts.

Asper Basic

Asper Basic

Asper Basic ist das ideale Werkzeug für eine leichte und schnelle Erstellung von NC-Programmen für verschiedene Schneidtechnologien (Plasma, Autogen, Laser oder Wasserstrahl).

Asper Nesting

Asper Nesting

Verschachteln Sie mit Asper Nesting unkompliziert und intuitiv Bauteilzeichnungen zu effizienten Schneidplänen.

MPM Produktionsmanagement

MPM Produktionsmanagement

MPM bildet die Grundlage für einen automatisierten Zuschnitt. Es verschachtelt komplexe Schneidaufträge und Projekte automatisch auf dem richtigen Material und verteilt die Schneidpläne an Schneidanlagen zur Bearbeitung.

Steuerung

Bewältigt selbst die komplexesten Schneidaufgaben - die iMSNC® Maschinensteuerung

Die iMSNC Steuerung von MicroStep ist eines der fortschrittlichsten Steuerungssysteme für CNC-gesteuerte Schneidanlagen. Sie wurde entwickelt um mit Hilfe einer modernen Benutzeroberfläche einfach, zuverlässig und effektiv Schneidpläne in fertige Bauteile umzusetzen.

MicroStep iMSNC® Maschinensteuerung

Die intelligente Lösung für technologieübergreifendes Arbeiten

Das System besteht aus einer alleinstehenden Steuerkonsole mit einem TFT Touchscreen Monitor und einem Bedienpult mit LCD Display an der Portalbrücke. Um maximale Ausnutzung und Flexibilität unserer Maschinen erreichen zu können, bietet Ihnen die ergonomische Steuerkonsole die Möglichkeit – parallel zu laufenden Schneidprozessen – neue Schneidprogramme zu verschachteln und weitere NC-Codes zu generieren. Da das iMSNC Steuerungssystem und alle CAM-Software-Lösungen aus unserem Hause kommen, kann die Software mit ihren vielseitigen Modulen individuell an ihre Fertigung angepasst werden. Die jeweils auf die Technologie abgestimmte Parameterdatenbank ermöglicht auch bei unterschiedlichen Bedingungen eine gleichbleibend hohe Schnittqualität. Die iMSNC Steuerung bietet serienmäßig eine Vielzahl an effizienten Auswertungstools zur Optimierung des Produktionsprozesses. So behalten Sie auch im täglichen Geschäft den nötigen Überblick über aktuelle Schneidaufträge, Schneidzeiten, Kostenkalkulationen oder auch Maschinenauslastung.





Wichtige Leistungsdaten im Überblick:

  • 24" Touch-Bildschirm
  • Effizientes Management der Werkzeugdaten
  • Sehr kurze Programmierzeiten
  • Schnelle Datenübertragung
  • Flexibel und Schnell
  • Vereinfachte Darstellung
  • Erweiterte Schneid-Simulation für mehr Prozesssicherheit
  • Intuitive Eingabehilfe durch animierte Elemente



Media

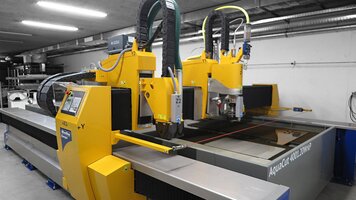

 Schneidanlage

Schneidanlage

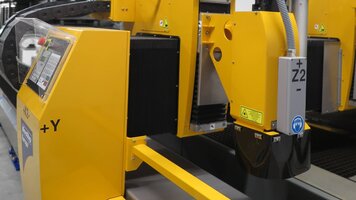

 2D-Schneiden

2D-Schneiden

 3D-Schneiden

3D-Schneiden

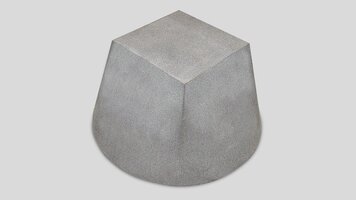

 Schnittmuster

Schnittmuster

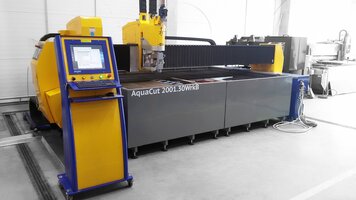

 Steuerung
