Brennschneidanlagen

Brennschneidmaschinen überzeugen durch robusten Aufbau, Präzision und Leistungsstärke bei großen Materialstärken.





Was ist eine CNC-Brennschneidmaschine in Portalbauweise?



Portalbrücke mit Werkzeugstationen, Führungsbahnen und Schneidtisch

Portalschneidanlagen bestehen aus einem beidseitig angetriebenen und auf Führungsbahnen angebrachten Stahlportal, einer sogenannten Portalbrücke. An dieser sind die Werkzeugstationen (Autogenbrenner, Bohrsupport, Scanner, etc.) angebracht, die dank massiver Bauweise vibrationsfrei und auf wenige Hundertstel Millimeter genau positioniert werden können. Der Schneidtisch der Brennschneidanlage ist innerhalb der Führungsbahnen positioniert – auf ihm werden die Schneidteile platziert und bearbeitet.
Mit diesem Aufbau lassen sich bei Anlagen mit Autogenbrenner enorme Bearbeitungsflächen realisieren. Je nach Anforderung sind Portalbreiten bis 8 Meter und Längen des Schneidtischs bis 50 Meter möglich.

Gasversorgung und Kombination mit Plasmatechnologie

Um bei einer Brennschneidanlage mit Autogentechnologie den Schneidvorgang auszulösen und durchzuführen bedarf es der entsprechenden Peripherie. Die für den Autogenstrahl notwendigen Gase werden über eine Gasversorgung sichergestellt. Für wirtschaftlichere und präzisere Schnitte bei mittleren Materialstärken können auf einer Brennschneidmaschine auch Technologien zum Plasmaschneiden zusätzlich implementiert werden. In diesem Fall bedarf es dann einer Plasmastromquelle, die die nötige Leistung liefert und auch Gase, die über die Gasversorgung zugeführt werden.

Touch-Display mit Maschinensteuerung

Das extern stehende Bedienpult mit einem großen Touchscreen ermöglicht das Programmieren von Schneidaufgaben und die Überwachung aktueller Schneidaufträge der Brennschneidmaschine.

Filteranlage

Die beim Schneiden mit einem Autogenbrenner auftretenden Stäube, Gase und Partikel werden durch eine Absaugung  am Schneidtisch erfasst und die Luft in einer Filteranlage gereinigt.



Vorteile von CNC-Brennschneidmaschinen

Vorteile der Brennschneidanlagen

  • Für den mittleren bis größeren Materialstärkenbereich geeignet
  • Geringe Investitionskosten
  • Hohe Wirtschaftlichkeit dank ökonomischem Parallelschneidbetrieb mit mehreren Autogenbrennern
  • Geringere Verschleißteilkosten
  • Geringe Nacharbeit notwendig

Vorteile automatisierter CNC-Brennschneidanlagen

CNC-Brennschneidmaschinen lohnen sich vor allem für metallverarbeitende Unternehmen, die regelmäßig vor Schneidaufgaben mit großen Materialstärken stehen oder Stahlkonstruktionen fertigen. Zunehmende Losgrößen und Aufträge erfordern einen ebenso steigenden Grad an Automatisierung, somit spielen im Bereich Stahlbau automatisierte Brennschneidanlagen eine tragende Rolle.

  • Höheres Maß an Präzision
  • Enorme Zeitersparnis dank effizientem Parallelschneidbetrieb mit mehreren Autogenbrennern
  • Multifunktionalität dank zahlreicher Optionen wie Bohren, Gewinden, Senken oder Markieren
  • Anbringen komplexer Nähte an unterschiedlichen Materialstärken möglich

Up to date

Mit unserem Newsletter erfahren Sie von allen Neuigkeiten und kostenlosen Workshops.

Autogenschneidanlagen in Aktion



  Die CombiCut Baureihe von MicroStep – zuverlässig und flexibel

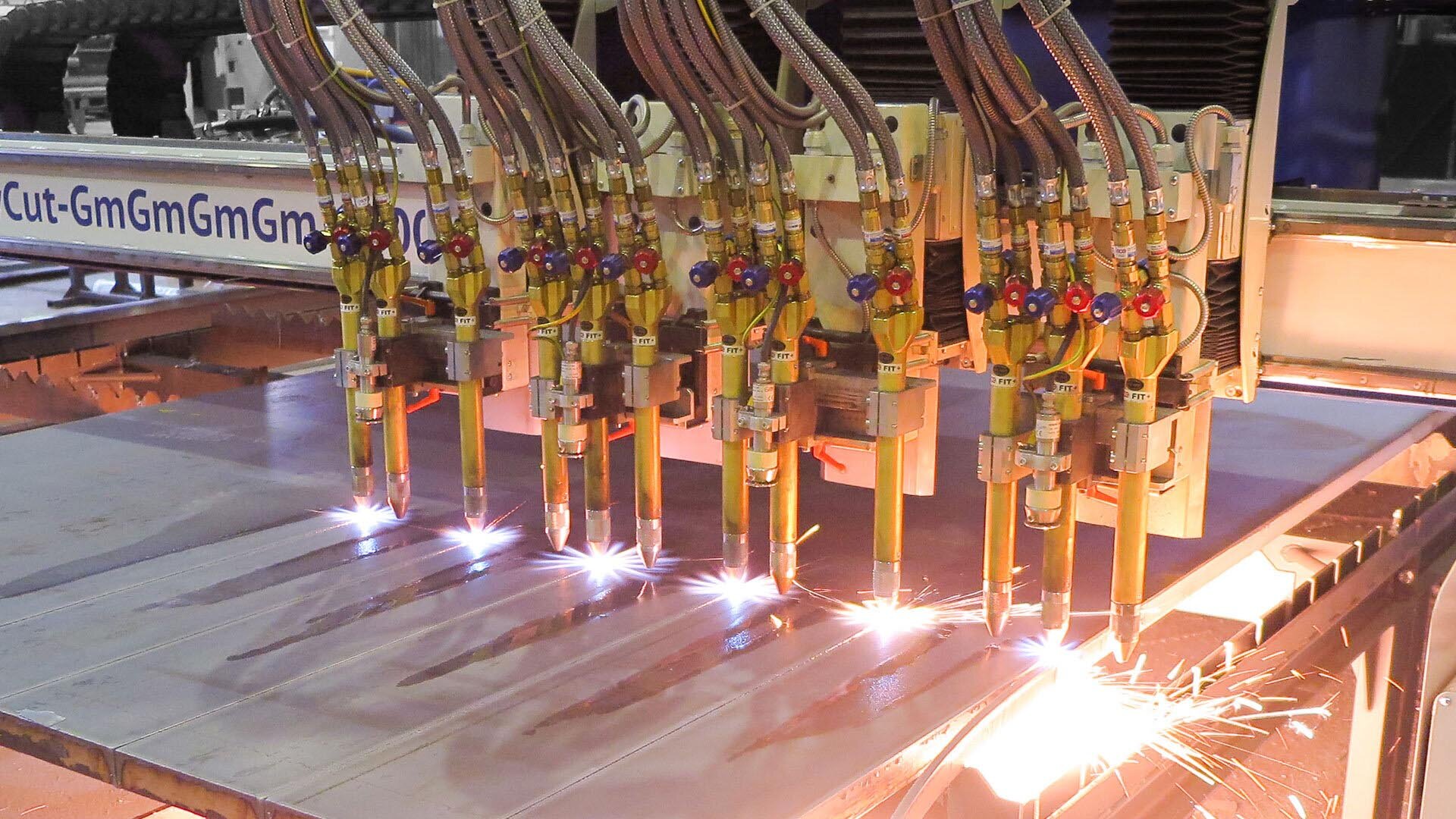

CNC-Brennschneidanlagen mit mehreren Autogenbrennern im Parallelschneidbetrieb ermöglichen effiziente Schneidprozesse.

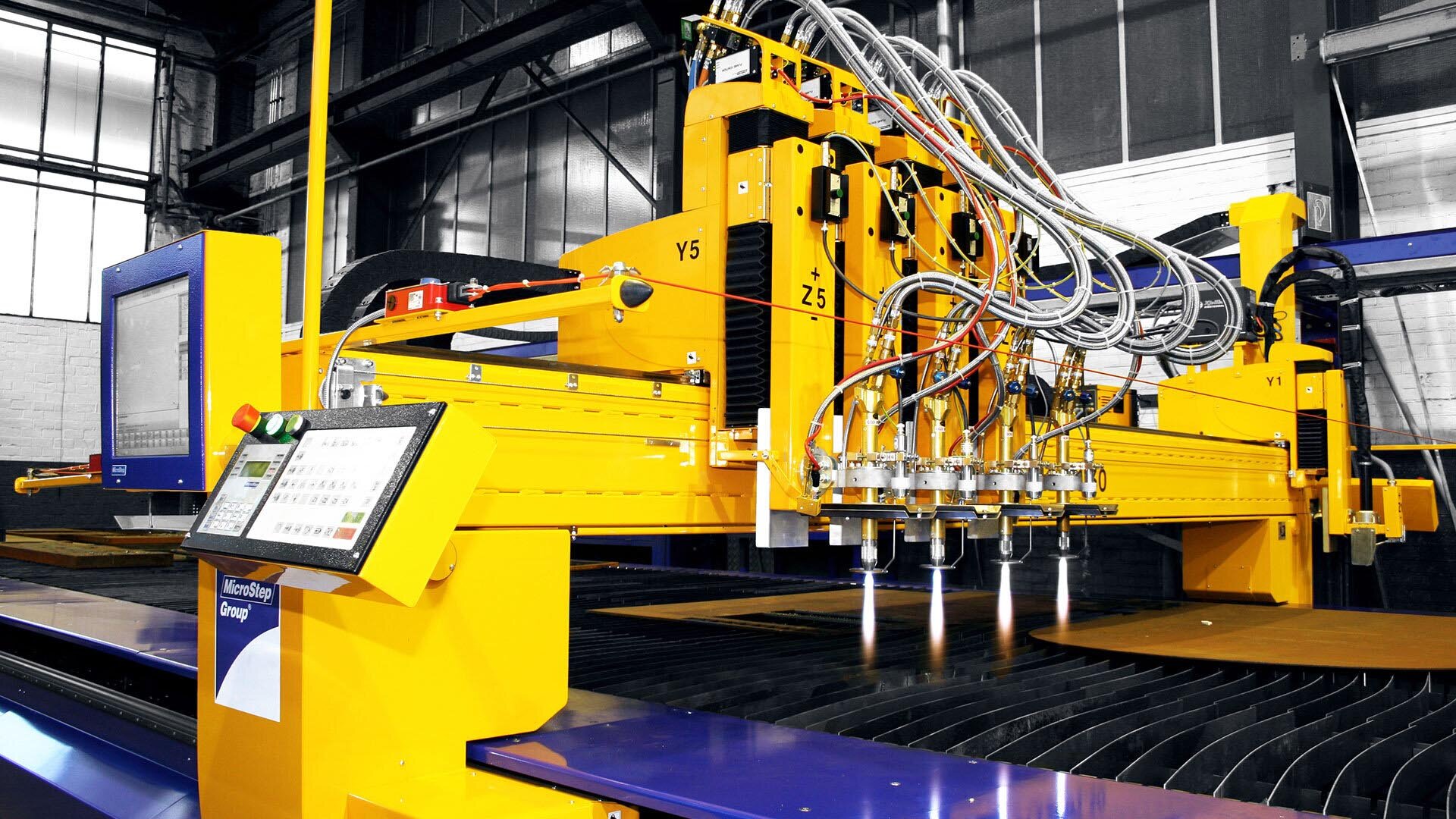

  Die CombiCut eignet sich optimal für den Mehrschichtbetrieb und ist für Schneidaufgaben im hohen Materialstärkenbereich konzipiert worden.
Die CombiCut eignet sich optimal für den Mehrschichtbetrieb und ist für Schneidaufgaben im hohen Materialstärkenbereich konzipiert worden.

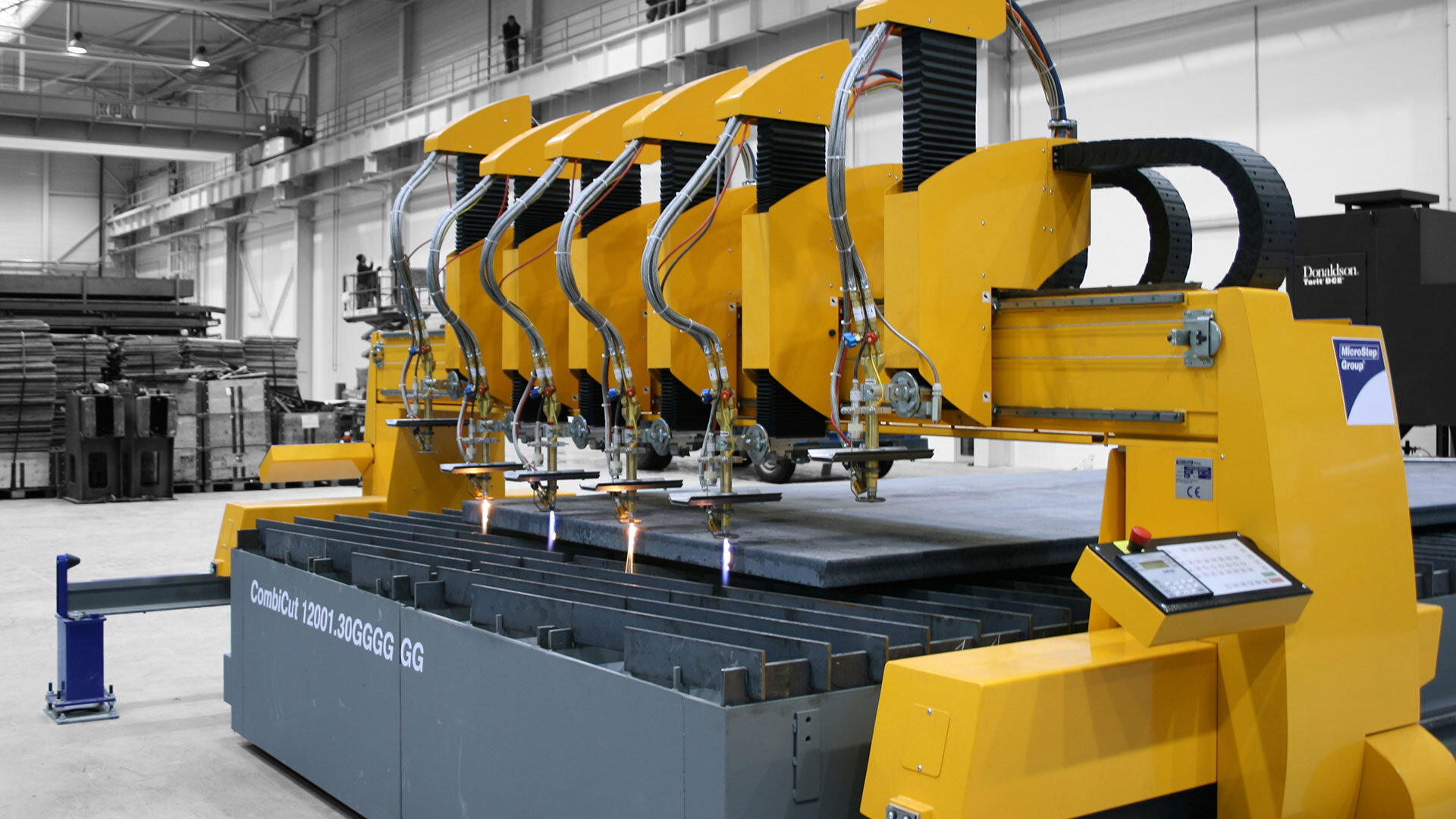

  Mit bis zu 8 Autogenbrennern gleichzeitig lassen sich Produktivität und die Effizienz beim Zuschnitt um ein Vielfaches steigern.
Mit bis zu 8 Autogenbrennern gleichzeitig lassen sich Produktivität und die Effizienz beim Zuschnitt um ein Vielfaches steigern.





Welche Materialien können mit einer Autogenschneidanlage bearbeitet werden?

CNC Brennschneiden kommt bei materialstarken Stahlplatten zum Einsatz und eignet sich vorrangig für die Bearbeitung von unlegierten bzw. niedrig legierten Metallen. Somit ist das Trennverfahren mit einer Brennschneidanlage in der Schwerindustrie und dem Stahlbau unverzichtbar.
Brennschneiden

Multifunktionalität & Automation

Seit den Anfängen des Brennschneidens hat sich vieles getan. So setzt man bei modernen Brennschneidmaschinen neben technischen Verfeinerungen zunehmend auch auf Multifunktionalität und Automatisierung. Neben rein autogenen Brennschneidanlagen lassen sich auf modernen Maschinen auch Plasma- und Autogenschneidtechnologie, die Bearbeitung von Rohren und Profilen sowie weitere Optionen – wie Bohren oder Markieren – an einem Schneidsystem vereinen.
Multifunktionalität

Stärken autogener CNC-Anlagen von MicroStep

MicroStep setzt auf eine widerstandsfähige und multifunktionale Bauweise. Diese macht die Brennschneidanlagen v.a. in der Schwerindustrie zum idealen Produktionshelfer – auch unter widrigen Umgebungsbedingungen. Die Anlagen überzeugen durch ein hohes Maß an Zuverlässigkeit und Langlebigkeit.

Multifunktionalität ist bei MicroStep Standard: die Brennschneidmaschinen bestechen durch eine Vielzahl an kombinierbaren Optionen. So können auf dem massiven Portal bis zu acht Autogenbrenner parallel arbeiten. Ebenso können Plasma- und Autogentechnologie kombiniert oder eine Vorrichtung für das Bearbeiten von Rohren und Profilen integriert werden. Optionen wie Bohraggregate bis 40 mm Durchmesser oder diverse Markiereinheiten lassen sich ebenso auf den Anlagen realisieren.

Durch die automatische Kalibrierung der eingesetzten Werkzeuge mittels der patentierten Kalibriereinheit ACTG® erreichen MicroStep-CNC-Baureihen dauerhaft präzise Schnitte und sind dank bester Komponenten langlebig und auch im Dreischichtbetrieb einsatzfähig.







Autogenschneidanlagen in verschiedenen Branchen

Brennschneidmaschinen – sowohl mechanisierte als auch manuelle Anlagen – kommen in allen Branchen und Industriebereichen zum Einsatz, in denen hohe Schnittgeschwindigkeiten bei hoher Wirtschaftlichkeit sowie vergleichsweise geringe Investitionskosten ausschlaggebende Kriterien sind. Somit eignet sich das Brennschneidverfahren für Branchen und Bereiche wie…

  • Fahrzeugbau: Bau und Reparatur von LKW, Schwertransportern, landwirtschaftlichen Nutzfahrzeugen
  • Transportsysteme: Kabinenbau, Bau von Aufliegern oder Tankwagen, Prototypenbau
  • Baubranche: Bau von Fassaden, Brückenbau
  • Lohnschneider & Stahlhandel: Trenn- und Konturschnitt für unterschiedlichste Anforderungen
  • Maschinenbau: Zuschnitt von Einzelkomponenten für Bauteilgruppen
  • Metallverarbeitung & Schwerindustrie: Rohrleitungsbau, Kranbau, Reparatur von Planiergeräten und Nutzfahrzeugen

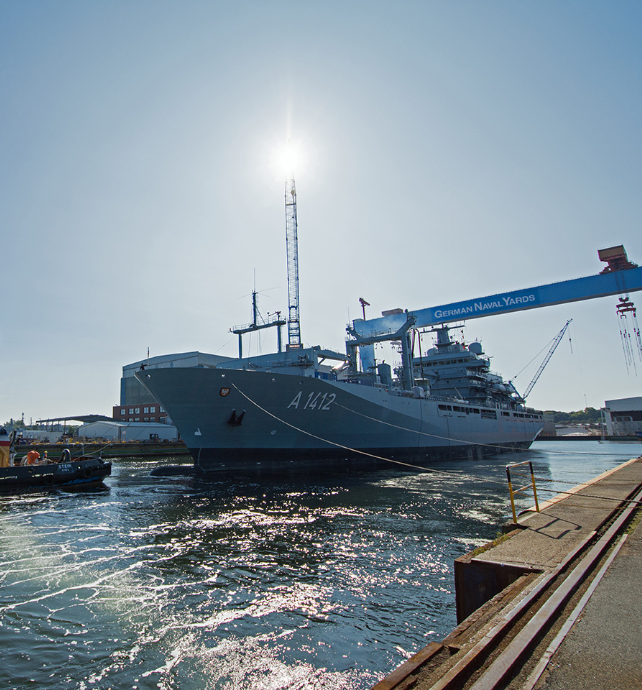

  • Schiffbau & Werften: Schneiden von Paneelen und Fertigung von Teilen für Rumpf und Kiel
  • Feuerwehr & THW: Grundausrüstung für das schnelle Trennen von Metallteilen





Die MicroStep Autogenschneidanlage in der Übersicht

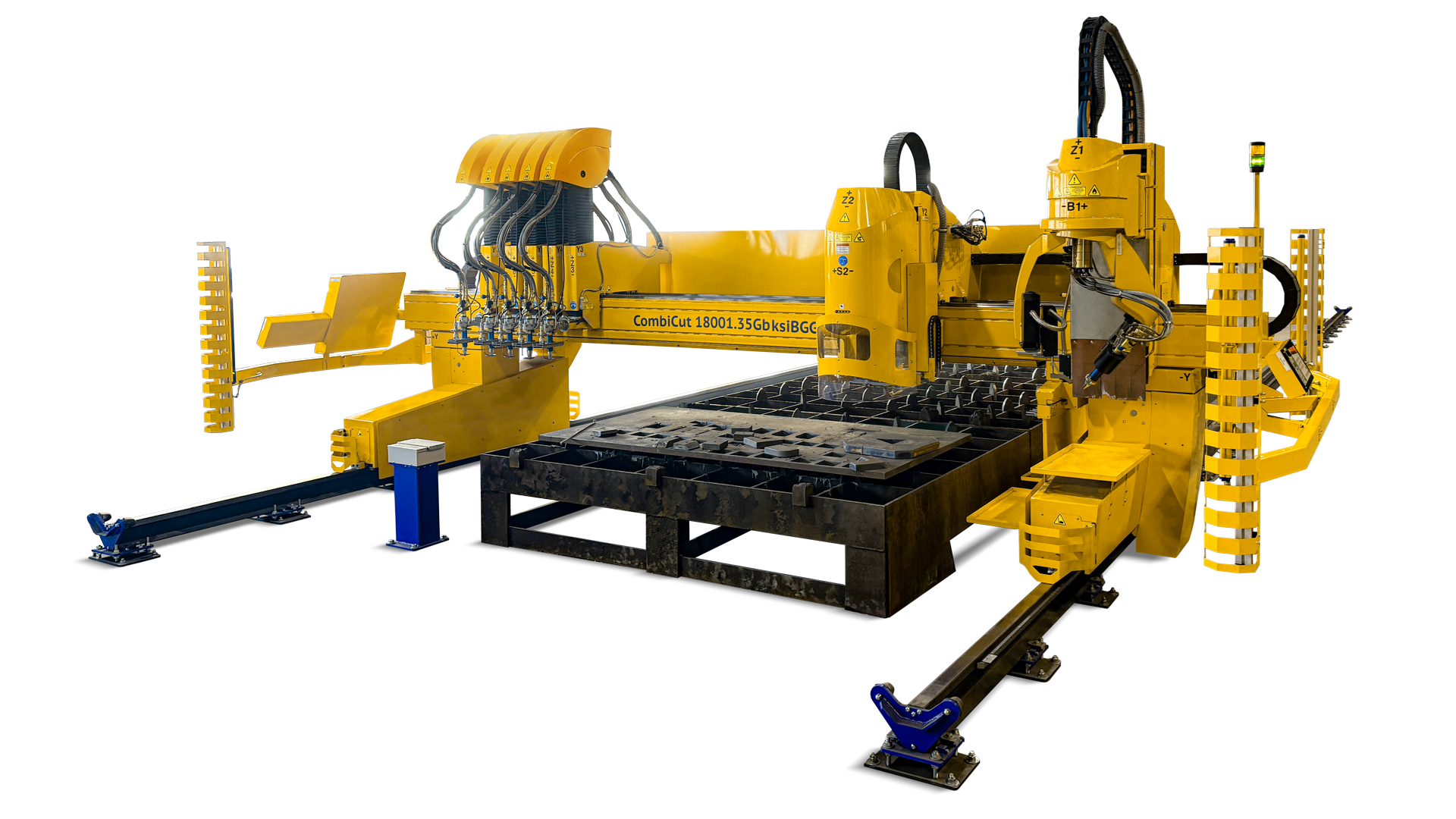

Die CombiCut Baureihe

Die CombiCut Baureihe

Die CombiCut Baureihe ist der starke Spezialist und dank enormer Fertigungstiefe die Schneidlösung für nahezu jede Aufgabe.

  • 2D-Schneiden
  • 3D-Schneiden
  • Bohren, Gewinden, Senken
  • Markieren, Beschriften
  • Rohr- & Profilbearbeitung
  • Automatisierung
  • Scannen, Lesen
CombiCut
Die EasyCut Baureihe

Die EasyCut Baureihe

Für modernes Autogenschneiden auf höchstem Niveau steht die EasyCut Baureihe. Sie ist die ideale Anlage für präzise und kostengünstige Autogenschnitte und besticht mit einer robusten Konstruktion.

  • 2D-Schneiden
EasyCut
