Qualität, Maßhaltigkeit und Präzision

Die MicroStep-Innovation für präzise und maßhaltig gerade Schnitte sowie Fasenschnitte bis zu 50°

Qualität, Maßhaltigkeit und Präzision

Technologie vom Weltmarktführer im automatisierten Plasmaschneiden ermöglicht dem Anwender bloße Fasenschnitte oder das Anfasen zur nachträglichen Schweißnahtvorbereitung

Publiziert 28.08.2013 | Erich Wörishofer

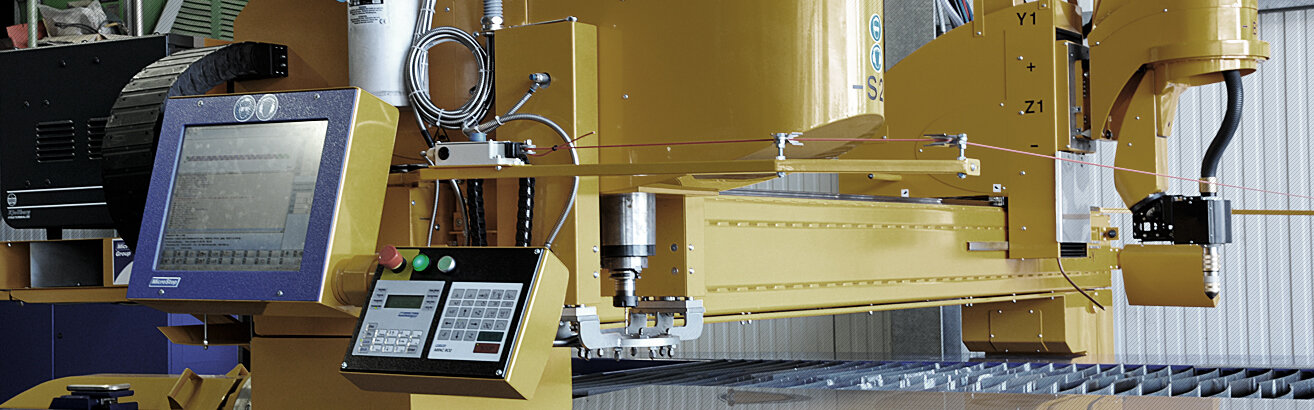

Mit einem einfachen Steuerungsbefehl an der Bedieneinheit gelingt dem Bediener die nötige Schnittqualität und Maßhaltigkeit im täglichen Schneidbetrieb, aber auch bei Großserien und Fasenteilen.

Mit diesem Steuerungsbefehl wird der R5 Rotator automatisch in die Kalibrierstation gefahren. Dort wird die Fehlstellung des Schneidkopfes genau ermittelt, in die Steuerungsparameter übertragen und somit durch alle Achsen ausgeglichen.

Dieser endlosdrehende R5 Rotator mit vollautomatischer Kalibriereinheit ist eine Innovation der MicroStep Group. Mit ihm ist es möglich, präzise und maßhaltig gerade Schnitte, sowie auch Schweißnahtvorbereitende Fasenschnitte bis zu 50° mit Plasma zu schneiden.

Der Plasmalichtbogen ist sehr träge und vibrationsanfällig. Durch genaue Analyse der Problematik wie z.B. der Trägheit, dynamikbedingten Hebelkräften am Auslegarm, konnten durch den Einsatz von Leichtbaukomponenten an den beweglichen Teilen des Rotators das Gewicht sehr niedrig gehalten und somit auch die Kräfte, die z.B. ungewollte Vibrationen verursachen, fast vollständig minimiert werden. Durch die zusätzliche Verstärkung der Angelpunkte, Aufhängungen und Lager konnte auch ein beachtlicher Beitrag zur Laufruhe des R5 Rotators geleistet werden.

Der präzise R5 Rotator von MicroStep ermöglicht auch Fasen zur Schweißnahtvorbereitung
Der präzise R5 Rotator von MicroStep ermöglicht auch Fasen zur Schweißnahtvorbereitung.


Die Abbildungen zeigen den R5 Rotator in gerader und geneigter Position. Alle statischen Lager und Schwenkpunkte sind sehr massiv ausgelegt worden. Alle beweglichen Teile hingegen sind wesentlich schlanker konstruiert und stark an Gewicht reduziert, um so die hohe Dynamik der Antriebe schwingungsfrei in einen hochwertigen Fasenschnitt umzusetzen.

Haben wir Ihr Interesse geweckt? Gerne können Sie das Vertriebsteam der MicroStep Europa GmbH kontaktieren und sich beraten lassen. Wenn Sie sich mit eigenen Augen von der Funktionalität und Schnittqualität des R5 Rotators überzeugen möchten, freut sich die MicroStep Europa GmbH sehr über Ihren Besuch auf der Schweißen & Schneiden 2013 in Essen. Halle 11, Stand B118.

Für Freitickets senden Sie bitte eine E-Mail an: mail@microstep.com
